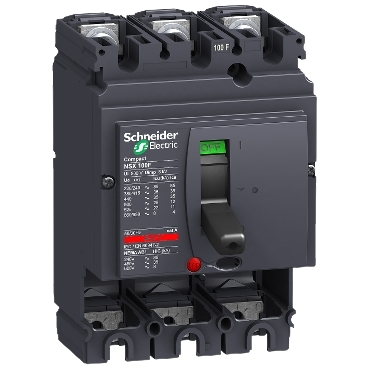

کلید اتوماتیک قابل تنظیم 3 پل 63 آمپر اشنایدر مدل NSX100F کد C10F3TM063

معرفی کلید اتوماتیک قابل تنظیم 3 پل 63 آمپر اشنایدر NSX100F

کلید اتوماتیک 3 پل 63 آمپر اشنایدر مدل ComPacT NSX100F با کد C10F3TM063 یکی از تجهیزات حفاظتی مطمئن برای استفاده در تابلوهای برق و شبکه‌های توزیع است. این کلید از مدار و تجهیزات الکتریکی در برابر اضافه‌بار و اتصال کوتاه محافظت کرده و در صورت بروز خطا، مدار را به‌سرعت قطع می‌کند.

این مدل دارای جریان نامی 63 آمپر و واحد حفاظتی حرارتی-مغناطیسی TM-D است. بخش حرارتی برای حفاظت در برابر اضافه‌بار و افزایش غیرمجاز جریان مورد استفاده قرار می‌گیرد و امکان تنظیم متناسب با شرایط مدار را فراهم می‌کند. بخش مغناطیسی نیز وظیفه قطع سریع مدار در هنگام وقوع اتصال کوتاه را بر عهده دارد.

مشخصات فنی

• برند: Schneider Electric

• سری: ComPacT NSX

• مدل فریم: NSX100F

• کد محصول: C10F3TM063

• تعداد پل: 3 پل (3P)

• جریان نامی: 63 آمپر

• نوع واحد حفاظتی: TM-D حرارتی–مغناطیسی

• قدرت قطع: 36kA در ولتاژ 415VAC

• مناسب برای شبکه‌های توزیع برق AC

• حفاظت در برابر اضافه‌بار

• حفاظت در برابر اتصال کوتاه

• قابلیت قطع و وصل دستی مدار

• طراحی کامپکت و مناسب برای نصب در انواع تابلوهای برق

• طراحی ارگونومیک جهت سهولت نصب، بهره‌برداری و کنترل کلید

مزایای کلید اتوماتیک 63 آمپر اشنایدر

کلید اتوماتیک NSX100F اشنایدر علاوه بر حفاظت مطمئن مدار، به دلیل کیفیت ساخت بالا و عملکرد دقیق، گزینه مناسبی برای تابلوهای برق صنعتی و ساختمانی محسوب می‌شود.

• حفاظت مؤثر در برابر اضافه‌بار و اتصال کوتاه

• جریان نامی 63 آمپر

• قدرت قطع بالای 36 کیلوآمپر

• برخورداری از واحد حفاظتی حرارتی–مغناطیسی TM-D

• قابلیت تنظیم حفاظت حرارتی متناسب با شرایط مدار

• عملکرد سریع هنگام بروز اتصال کوتاه

• طول عمر و قابلیت اطمینان بالا

• ابعاد مناسب و نصب آسان در تابلو برق

• مناسب برای مدارهای سه‌فاز

کاربرد کلید اتوماتیک 3 پل 63 آمپر اشنایدر NSX100F

کلید اتوماتیک یا MCCB (Molded Case Circuit Breaker) مدل NSX100F برای حفاظت و کنترل مدارهای الکتریکی مورد استفاده قرار می‌گیرد. این کلید در شرایط بروز اضافه‌بار یا اتصال کوتاه، جریان مدار را قطع کرده و از آسیب دیدن کابل‌ها، تجهیزات و سایر اجزای سیستم جلوگیری می‌کند.

از مهم‌ترین کاربردهای این محصول می‌توان به موارد زیر اشاره کرد:

• استفاده به‌عنوان کلید حفاظتی در تابلو برق‌های صنعتی

• استفاده در تابلوهای اصلی و فرعی ساختمان‌ها

• حفاظت از خطوط و کابل‌های برق

• حفاظت از تجهیزات الکتریکی

• استفاده در ساختمان‌های اداری، تجاری و صنعتی

• قطع و وصل دستی مدارهای سه‌فاز

• استفاده در سیستم‌های توزیع برق با جریان کاری متناسب با رنج کلید

هنگام انتخاب کلید اتوماتیک باید پارامترهایی مانند جریان نامی، قدرت قطع، تعداد پل، نوع واحد حفاظتی، ولتاژ شبکه و قابلیت تنظیم حفاظت متناسب با مشخصات مدار بررسی شوند.

مدل پیشنهادی: Schneider Electric ComPacT NSX100F
کد محصول: C10F3TM063
جریان نامی: 63A
تعداد پل: 3P
قدرت قطع: 36kA در 415VAC
Trip Unit: TM-D
